Дисплеи фирмы KENT Displays позволяют сократить энергопотребление устройств на 50 и более процентов, за счет уникальной технологии. Потребление энергии сокращается за счет “запоминания” картинки на дисплее самим ЖК материалом, в результате энергия затрачивается только на регенерацию изображения. Вот как, примерно, это происходит: преобразователь, формирующий необходимые уровни напряжения для записи изображения в процессе развертки, включается только на время записи.

Все остальное время преобразователь выключен и его ток потребления равен нулю. Включение преобразователя осуществляет микроконтроллер с ультранизким потреблением. Если нет смены изображения, то контроллер находится в спящем режиме. Интерфейсная часть схемы, например приемник RS-232 также находится в состоянии с малым потреблением энергии. При обнаружении активности на линии приемника контроллер выходит из спящего режима и производит покаскадное включение питания элементов схемы, записывает новое изображение и снова переходит в состояние энергосбережения. Схемотехника электронных модулей интегральных микросхем обеспечивает полное отсутствие тока во всех цепях.

Второе преимущество данной технологии в качестве изображения. Его можно сравнить с отпечатком на бумаге. Изображение прекрасно читается как при ярком солнечном свете, так и при недостаточном освещении, то есть данным дисплеям не требуется задняя подсветка, хотя модули с такой функцией разрабатываются.

Третий немаловажный аспект данной технологии – возможность использования тонких пластиковых подложек, что позволяет уменьшить стоимость, вес и упростить технологию сборки ЖК модулей. При использовании пластиковых подложек механическая прочность дисплея и его надежность увеличиваются. В качестве материала подложки можно использовать поликарбонат, PET или PEN. В экспериментальных образцах холестерических ЖК дисплеев были успешно опробованы подложки толщиной всего 0,2 мм.

Стандартные ЖК модули фирмы KENT Displays могут отображать не только статические изображения, но и динамические (обновление с частотой до 20 Гц).
Более подробную информацию можно узнать на http://www.kentdisplays.com

ЖК бистабильные холеристические дисплеи фирмы KENT Displays Incorporated, США

Стандартные модули имеют следующие параметры:

— размер активной площади по диагонали от 2,28 до 9,45 дюйма и даже до 18,1 дюйма;
— разрешение от 128 x 32 до 800 x 600 пикселей (20...127 dpi);
— диапазон рабочих температур 0...70°С;
— диапазон температуры хранения от –50…105°С;
— при смене изображения расходуется энергия не более 190 мкДж;
— контраст изображения для угла обзора 90 градусов составляет примерно 25:1, для меньших углов — 11:1.

Дополнительные характеристики модуля ЖКИ без встроенного контроллера:

— диагональ 57,4 мм (2,26 дюйма);
— разрешение 128 x 32 пикселя (54 dpi);
— рабочий угол обзора 180 градусов;
— неограниченно долгое хранение записанного изображения;
— символьный и графический режим;
— обеспечение динамических режимов для обновления фрагментов изображения;
— стирание, прокрутка, поворот, открытие новой страницы, мигание символов с частотой до 22 раз в секунду.

Дополнительные характеристики дисплея с контроллером:

— хранение до 48 полноэкранных страниц или фрагментов с поддержкой мигания;
— поддержка символьного и графического режимов;
— 6 таблиц встроенных шрифтов, включая шрифты с подчеркиванием;
— поддержка полного и частичного обновления экрана;
— режим выбора адреса для работы в сети из нескольких дисплеев, в том числе и по беспроводному каналу связи;
— напряжение питания 3...10 В;
— автоматическое включение и выключение спящего режима для экономии энергии;
— режимы локальной диагностики и управления.
— возможность комплектования пластиной-подогревателем дисплея, для низких температур эскплуатации.


Ниже приведена таблица стандартных размеров ЖК модулей фирмы KENT Displays.

Все модули выпускаются в четырех различных цветовых решениях: Желтый/Черный, Желто-Зеленый/Черный, Белый/Синий, Зеленый/Черный.
Возможно изготовление полноцветных модулей по желанию потребителя. Цена и количество таких дисплеев оговаривается дополнительно.

ЖКИ модуль Разрешение/Формат
Столбцы x Строки
DPI Видимая область-
Ш x В x Диагональ
128x32x2.3 128 x 32 54 55 x 16 x 57
240x160x2.9 (1/8 VGA) 240 x 160 100 41 x 61 x 73.5
320x80x3.8 320 x 80 80 96 x 28 x 100
320x240x5.6 (1/4 VGA) 320 x 240 72 114 x 87 x 143
640x480x9.4 (LVGA) 640 x 480 85 192 x1 44 x 240
SVGA 800 x 600 55 368 x 276 x 460
Quad (Ячейка) 10 x 14 3 76 x 113 x 135
INFOSIGN®(Инфонадпись) 240 x 30 20 305 x 38 x 307

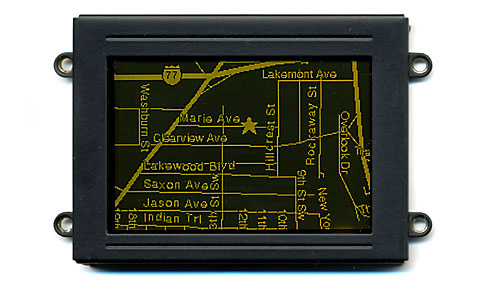

Несколько примеров ЖКИ фирмы KENT Displays а так же их применения.










                  Экран ЖКИ 128х32











                    Экран ЖКИ 320х80




Экран ЖКИ 1/8 VGA 3 Вольт




Экран ЖКИ 1/8 VGA 5 Вольт

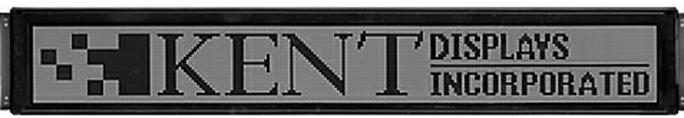

INFOSIGN® (Инфонадпись)
