Датчик вращения трансмиссии Tyco

Датчик вращения трансмиссии Tyco

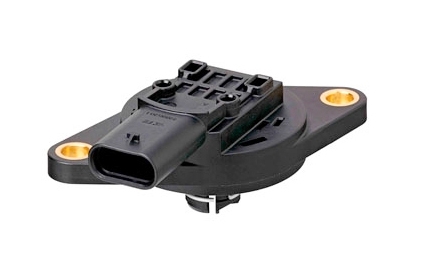

Tyco анонсировала новый датчик поворота трансмиссии (transmission rotary sensor, TRS) с интегрированным магнитом. Бесконтактный датчик собирает критически важную информацию о текущем положении ведущего вала для подтверждения выбранного режима автоматической коробки передач, что важно для связанных с эффективностью и комфортом функций, таких как пуск-остановка.

Интегрированный магнит на вращающейся части датчика, прикрепленной к концу ведущего вала, создает магнитное поле. Когда вал вращается в пределах +/- 50°,  максимум 359°, датчик холла на печатной плате реагирует на изменения поля. Точность датчика в пределах заявленного срока службы составляет  1%.

Прочный, усиленный датчик обеспечивает разрешение 12 бит/1 мВ и время обновления информации от 1 до 10 мс (программируемое). Выходной сигнал может выдаваться в виде аналогового сигнала, цифрового (SENT) сигнала, слаботочной версии PSI5, и, широтно-импульсной модуляции, с частотой 100 Гц-1 кГц. Датчик может питаться как от стандартной автомобильной сети 12 В, так и от напряжения 5 В и тока <10 мА. Датчик сертифицирован согласно Automotive Safety Integrity Level (ASIL) B и спроектирован для работы при температуре от -40° С до 150 ° С.

Новый датчик Tyco предлагает бесконтактное измерительное решение, идеальное для  использования в трансмиссии. Датчик очень надежен и дешев. Поскольку измерения производятся через литой корпус, полностью заключенный в него датчик устойчив к воздействию всех присутствующих в трансмиссии жидкостей.
