Динамически настраиваемый преобразователь напряжения Power Integrations InnoSwitch3-Pro с поддержкой USB PD 3.0+

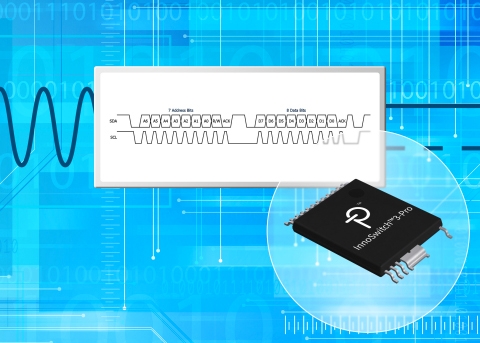

Power Integrations объявила о выпуске семейства InnoSwitch3-Pro - конфигурируемых обратноходовых импульсных преобразователей для работы от сети в режимах CV/CC и CP. Способные выдавать мощность до 65 Вт и при КПД до 94% во всем диапазоне параметров сети и нагрузки, новые микросхемы обеспечивают точную, динамическую регулировку напряжения (шаг 10 мВ) и тока (шаг 50 мА) используя простой двухпроводный интерфейс I2C. Устройства могут быть сопряжены с микроконтроллером или принимать входные сигналы от центрального процессора системы, для контроля и управления источником питания. Микросхемы могут использоваться практически в любом протоколе быстрой зарядки, включая USB Power Delivery (PD) 3.0+PPS, Quick Charge 4/4 +, AFC, VOOC, SCP, FCP, и других промышленных и потребительских зарядных устройствах, регулируемых драйверах балласта для светодиодов, настраиваемых промышленных источниках питания.

InnoSwitch3-Pro включают в себя источник питания микропроцессора, VCC, устраняя необходимость использования внешнего LDO-источника для питания микроконтроллера. Также, они включают n-канальный драйвер FET, который можно использовать для включения или выключения основного выхода питания. Вместе со встроенными функциями телеметрии напряжения и тока шины питания,  а также, аварийных состояний, и динамически настраиваемых функций защиты, таких как защита от перегрева, повышенного/пониженного напряжения сети и нагрузки, короткого замыкания, количество элементов в спецификаций для сложного источника питания значительно сокращается и сложность его проектирования значительно упрощается.

Рынок AC-DC-преобразования питания претерпевает быстрые изменения, и разработчики систем, которым требуется программируемое решение, которое может адаптироваться к различным протоколам быстрой зарядки, включая недавно завершенную спецификацию USB PD 3.0 + PPS. Возможность точно контролировать выходное напряжение и ток источника питания в широком диапазоне также полезна для разработчиков специализированных приложений с меньшими производственными циклами, поскольку они могут легко конфигурировать единую плату для нескольких продуктов, используя программное обеспечение либо при производстве, либо во время установки.

Новые микросхемы InnoSwitch3-Pro используют высокоскоростную технологию цифровой связи Power Integrations, FluxLink, а также синхронную выпрямление, квазирезонансное переключение и точную схему датчика обратной связи. Устройства сертифицированы CQC, признаны UL и одобрены TUV (EN60950) в качестве моста через изолирующий барьер. Корпус InSOP-24D обеспечивает низкопрофильное, термически эффективное решение с расширенными путем утечки (> 11,5 мм) и зазором между первичными и вторичными сторонами, для обеспечения высокой надежности, защиты от перенапряжений и устойчивости к статическим разрядам.

InnoSwitch3-Pro нацелены на реализацию протоколов быстрой зарядки в таких приложениях, как смартфоны, ноутбуки, планшеты, умные динамики, и использование в приложениях не связанных с зарядом, для которых требуется либо управление нагрузкой, либо конфигурируемый выход.
