Клеммные гнезда Tyco для подключения к плоским контактам различной толщины

Клеммные гнезда Tyco для подключения к плоским контактам различной толщины

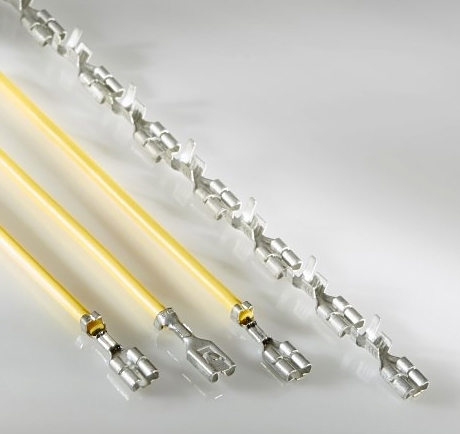

Tyco представила новые клеммные гнезда 4.8 mm series FASTON, которые можно соединять с плоскими контактами толщиной 0,81 мм или 0,51 мм. Эта прямая, устанавливаемая простым обжимом клемма, благодаря соединению с плоскими контактами различной толщины упрощает создание соединений в бытовых приборах, промышленном оборудовании, системах кондиционирования и вентиляции.

Новые гнезда FASTON являются технологическим прорывом, т.к. ранее инженерам приходилось закладывать в свои изделия два различных типа гнезд, для плоских контактов разной толщины. Теперь можно использовать одно гнездо, что упрощает конструкцию, упрощает работу с комплектацией, и потенциально, ускоряет сборку.Разработанные для соединения со стандартными плоскими контактами 4,8 x 0,81 мм, или 4,8 x 0,51 мм, с удерживающими отверстиями, новые гнезда, номер по каталогу 2293255-1, соответствуют стандартам UL 310 и IEC 61210 (VDE 613). Конструкция open barrel F-crimp имеет в длину всего 15 мм, и может умещаться туда, куда не влезают другие прямые гнезда. Клемма допускает применение проводов с изоляцией, допустимое сечение проводов составляет 20-16 AWG, диаметр изоляции -2,3-3,3 мм.

Другое гнездо FASTON, номер по каталогу  2293895-1, может соединятся с контактами толщиной 0,5 и 0,8 мм. Они предназначены для проводов 17 –14 AWG, с диаметром изоляции 3,0-4,3 мм. Новые гнезда штампуются из покрытой оловом бронзы толщиной 0,32 мм, и рассчитаны на переменное напряжение 250 В. Клемма 2293255-1 рассчитана на  12 А при сечении провода 1,5 мм2, клемма 2293895-1- на ток 20 А при проводе 2,5 мм2.
