Molex запускает производство коннекторов Nano-Fit

Molex запускает производство коннекторов Nano-Fit

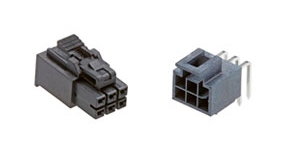

Molex представила силовые коннекторы Nano-Fit, обеспечивающие защиту контактов при помощи полностью изолированного корпуса с самыми малыми размерами на рынке. Различные варианты ключей  гарантируют правильное соединение, а устройство удержания контакта (TPA) фактически исключает выдавливание контактов.
Клиенты, занимающиеся силовыми приложениями, часто сталкиваются с выбором между коннекторами с открытыми контактами, которые могут повредить ответную часть, или большими, полностью изолированными коннекторами, которые занимают слишком много места. Компактные силовые коннекторы Nano-Fit предлагают наилучшее решение, предоставив проектировщикам полностью защищенные разъемы, монтируемые на плату, в корпусе с шагом 2,5 мм.

При использовании на плате нескольких коннекторов с одинаковым размером, сборка усложняется из-за возможности вставить ответную часть в несоответствующий разъем. Благодаря различным механическим ключам, Nano-Fit помогают конструкторам уменьшить риск неправильного подключения, и ускорить сборку при помощи механических и цветовых ключей.

Другими важными отличиями нового коннектора являются:

•      Размер по оси X до 69% меньше, чем у аналогов

•      Шаг 2,5 мм

•      Контакты со сверхнизким усилием соединения

•      Опциональное устройство удержания контактов (TPA)

•      Компактный размер и рабочий ток 6,5 А идеально подходят для силовых или сигнальных приложений


При сборке, сверхнизкое усилие соединения уменьшает усталость оператора и повышает качество сборки, в приложениях с большим числом соединений, а корпус с защелкой и конструкция, помогающая избежать зацепления,  гарантирует, что соединенные коннекторы не будут случайно разъединены. При подключении коннектор издает слышимый щелчок.
