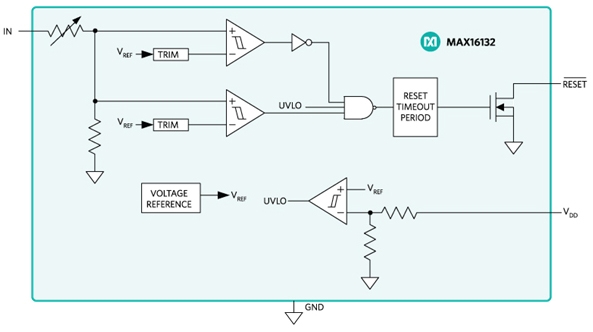

 MAX16132–MAX16135- низковольтные супервизоры напряжения для микропроцессоров, с одним, двумя, тремя, и четырьмя каналами соответственно, которые отслеживают до 4 напряжений системного питания, и контролируют условия превышения напряжения или недостаточного напряжения. MAX16132–MAX16134 имеют независимые выходы сброса для каждого канала, MAX16135 имеет два выхода сброса.

 У MAX16132–MAX16134 выход сброса переходит в активное состояние, когда напряжение на соответствующем входе выходит за границы фабрично заданного окна напряжения.
После возврата напряжения в пределы допустимых значений, сигнал сброса удерживается в течении минимального времени таймаута. У MAX16135 выход сброса активируется, когда один из соответствующих каналов, или оба сразу, выходят за пределы заводских уставок пониженного и повышенного напряжения. Для выбора доступных вариантов обратитесь к Selector Guide. Эти интегрированные супервизоры значительно повышают надежность системы, и уменьшают размер схемы, по сравнению с использованием отдельных микросхем или дискретных компонентов.

MAX16132–MAX16135- микросхемы с фиксированными порогами. Номинальное входное напряжение для всех выходов запрограммировано при производстве в пределах от 0,5 до 5,0 В, обеспечивая широкий выбор уставок. Окно уставок программируется в пределах ±4% - ±11%,  с разрешением ±1% и гистерезисом 0,25% or 0,50%. Точность уставок ±1% в пределах рабочего диапазона температур, и контроль окна уставок делает микросхемы идеальным выбором для автомобильных систем помощи водителю ADAS.

Выходы сброса имеют активный низкий уровень, открытый сток, и гарантированно соблюдают логику сброса, если напряжение питания микросхемы остается выше 1 В. Все микросхемы предлагают 23 варианта таймаут сброса, от 20 мкс до 1200 мс. Все выходы сброса используют одно время таймаута, заданное при производстве.MAX16132–MAX16135 выпускаются в компактном корпусе SOT23 с 8 выводами, и работают в автомобильном диапазоне температур -40°C - +125°C.
