Повышающие преобразователи Maxim с входным напряжением 2,5-36 В, уменьшенным электромагнитным излучением, и потреблением в ждущем режиме 4 мкА

Повышающие преобразователи Maxim с входным напряжением 2,5-36 В, уменьшенным электромагнитным излучением, и потреблением в ждущем режиме 4 мкА

MAX17290/MAX17292 – высокоэффективные синхронные повышающие DC-DC контроллеры, работающие от напряжения 4,5 -36 В, с защитой от выбросов до 42 В. Входное напряжение можно снизить до 2,5 В при использовании компенсационной обратной связи.

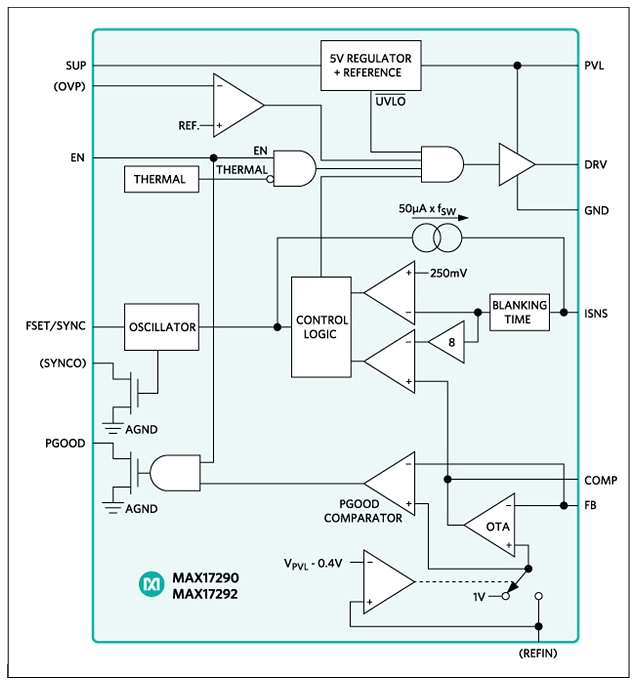

MAX17290 и MAX17292 используют управляющую архитектуру, основанную на ШИМ, с постоянной частотой и контролем пикового тока. Существует несколько версий микросхем, предлагающих одну или больше из набора следующих функций: синхронизирующий выход (SYNCO) для работы со сдвигом фаз на 180°; защита от перенапряжения с отдельным входом (OVP); вход опорного сигнала (REFIN), позволяющий проводить подстройку напряжения на ходу.

MAX17290 и MAX17292 работают в разных диапазонах частот. Все версии могут быть синхронизированы с внешними синхронизирующими импульсами, используя вход FSET/SYNC. Микросхемы выпускаются в корпусах TQFN с 12 выводами, 3x3 мм, и μMAX с 10 выводами. Оба корпуса имеют теплоотводящий контакт, и предназначены для работы при температуре -40°C - +85°C.
