Предварительно изолированные гнезда Tyco POD-LOK

Tyco Electronics, представляет свою линейку предварительно изолированных изделий POD-LOK. Эти изделия 2-в-1 объединяют гнезда Positive Lock с корпусами, прошедшими тестирование раскаленной проволокой, и соответствующие требованиям к воспламеняемости UL 94 V-0. Результатом является эргономичное гнездо, с низким усилием соединения (LIF), интегрированное в прочный корпус, которые можно обжимать и устанавливать за одну операцию, с помощью автоматического аппликатора. Ожидается, что новые гнезда найдут применение в приложениях, требующие большие объемы соединений, таких как бытовая техника, системы ОВК и промышленное оборудование.

Гнезда POD-LOK могут предложить значительную экономию средств, поскольку для установки корпусов не требуется дополнительная операция. Автоматический аппликатор обжимает гнездо на проводе, и быстро и эффективно задвигает корпус в требуемое положение.

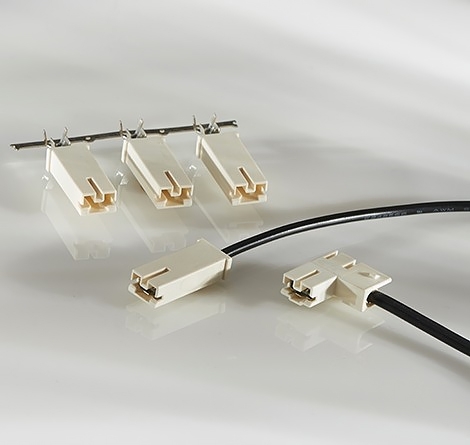

Гнездовые контакты POD-LOK в прямой, и  изогнутой под прямым углом конфигурациях, предлагаются в сериях 187 и 250. Гнезда с низким усилием соединения обеспечивают безопасность, благодаря функции блокировки, которая препятствует случайному разъединению, но допускает относительно легкое преднамеренное отключение. Интегрированные корпуса обеспечивают изоляцию, предотвращая угрозу поражения током и короткого замыкания, и, кроме того, они действуют как инструмент для разъединения.
После того, как гнездо POD-LOK соединено с ответной  вилкой, вы не сможете легко снять розетку, потянув за провод,  однако, потянув за корпус,  вы деактивируете систему запирания, и, с минимальными  усилиями снимите розетку.

Обжимные контакты, типа open-barell F-crimp, с поддержкой изоляции, изготовлены из предварительно луженой латуни, с корпусом естественного цвета, изготовленного из стеклонейлона 6/66. Контакты поставляются в виде ленты на барабанах. Номинальный напряжение для них составляет 600 В переменного тока, они пропускают максимальный непрерывный ток в диапазоне от 3 А до 20 А, в зависимости от сечения используемого провода, в диапазоне рабочих температур от -40° до 105°С.

Корпуса прошли тест раскаленной проволокой, при температуре 750°C, без воспламенения, согласно IEC 60335-1, и, также, они соответствуют требованиям воспламеняемости UL 94 V-0. В моделях с угловой клеммой, можно использовать дополнительные защелкивающиеся задние крышки, позволяющие полностью закрыть гнездо.

Гнезда POD-LOK серии 187 могут использоваться с проводами сечением 24-16 AWG (от 0,2 до 1,4 мм2), и соединятся с контактами 4,75×0,5 мм. Гнезда POD-LOK серии 250 можно использовать с проводами сечением 22-12 AWG (от 0,32 до 3,3 мм2), и соединять с контактами 6,3x0,8 мм.

Предварительно изолированные гнезда POD-LOK предназначены для использования с аппликаторами POD-LOK.
