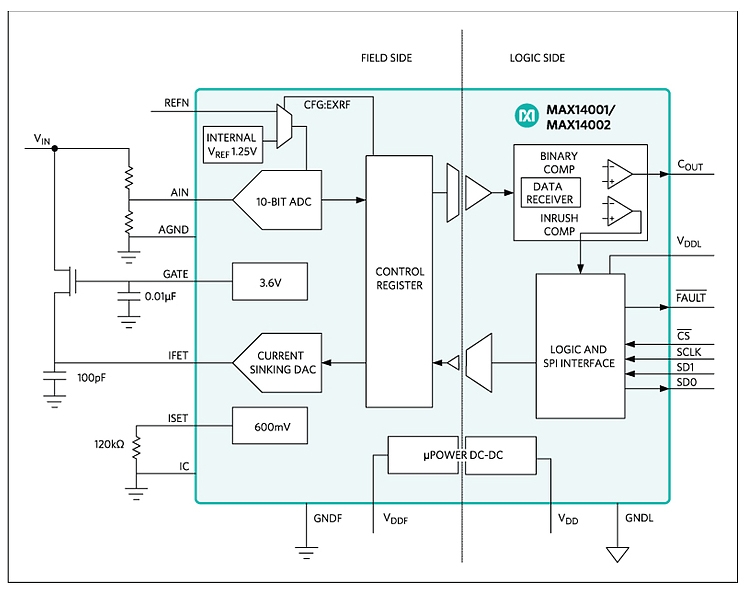

MAX14001/MAX14002 - изолированные одноканальные АЦП с программируемыми компараторами напряжения и контролем бросков тока, оптимизированные для приложений с конфигурируемым двоичным входом. Интегрированная развязка, рассчитанная на среднеквадратическое напряжение 3,75 кВ, разделяет сторону двоичного ввода (сторону объекта), и выход компаратора/SPI (сторону логики) MAX14001/MAX14002. Интегрированный развязанный DC-DC преобразователь питает все схемы на стороне объекта, и позволяет проводить диагностику, даже при отсутствии входного сигнала. Корпус SSOP с 20 выводами обеспечивает пути утечки и зазоры 5,5 мм, согласно рейтингу CTI II.

Микросхемы непрерывно преобразуют входное напряжение в цифровую форму, и передают данные через гальваническую развязку в цифровую часть устройства, где амплитуда напряжения сравнивается с программируемыми уставками.

Выходы двоичного компаратора выдают логическую единицу, если входное напряжение превышает верхний порог, и логический ноль, если оно меньше нижнего порога. Время реакции компаратора на изменения входа- менее 150 мкс, при отключенном фильтре. Если фильтр включен, компаратор использует скользящее среднее значение последних 2, 4, или 8 выборок АЦП. Фильтрованные и нефильтрованные выборки доступны для чтения через порт SPI с частотой 5 МГц, который также используется для установки порогов и других настроек микросхемы.

MAX14001/MAX14002 контролируют ток двоичного входа при помощи внешнего высоковольтного полевого транзистора. Компаратор бросков тока отслеживает, когда выборки АЦП вызывают броски тока, или «смачивающие импульсы». Пороги триггера бросков, амплитуда и длительность тока программируются в MAX14001, а в MAX14002 жестко заданы. Когда высоковольтный полевой ключ не контролирует броски, он переключается в режим смещения. В этом режиме небольшой ток подается на двоичный вход, для уменьшения шума, передающегося через емкостную связь. Уровень тока смещения программируется между 50 мкА и 3,75 мА в обеих микросхемах. Это позволяет оптимизировать баланс между ослаблением шума и рассеиванием мощности.
