Samtec расширяет линейку VITA 57.4 новой платой расширения FMC+

Разработка с использованием FPGA требует терпения. Почему? Они такие гибкие и настраиваемые. Разработчики систем ограничены только воображением.

Прототипирование с помощью FPGA также создает много проблем. Кажется, что ежедневно появляются новые решения FMC/ FMC+. Иногда несущая плата FPGA или плата разработки могут быть переполнены периферией. Как это можно исправить?

12

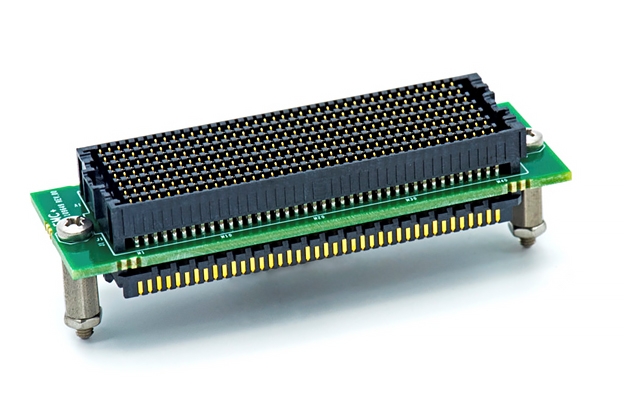

Карта расширения VITA 57.4 FMC+

Инженеры, создающие прототипы с помощью стандартных комплектов оценки и разработки ПЛИС, часто используют интерфейс FMC+ для расширения ввода/вывода, которое соответствует потребностям их приложений. В некоторых случаях, высота сопряжения стандартных коннекторов FMC+ может помешать полному использованию возможностей подключения всех модулей FMC+.

В ответ на эту проблему, компания Samtec разработала карту расширения FMC+, для размещения между несущими картами FPGA и модулями FMC+. Этот дополнительный объем можно использовать для расширения ввода/вывода при разработке.

Ключевые особенности этого нового решения:

•    Вилка HSPC VITA 57.4 FMC+ (артикул Samtec: ASP-184330-01)
•    Гнездо HSPC VITA 57.4 FMC+ (артикул Samtec: ASP-184329-01)
•    Прямое сквозное соединение для всех 560 контактов вилки и гнезда HSPC
•    Оптимизация характеристик при помощи технологии трассировки печатных плат Samtec Final Inch BOR для разъемов HSPC

Типичные области применения FMC+ Extender включают в себя:

•    Разработка ПЛИС

•    Разработка несущей платы FPGA

•    Платы-носители FPGA, используемые в тестовой платформе

•    Высокоскоростные АЦП и ЦАП

•    Радиочастотные соединения следующего поколения

11

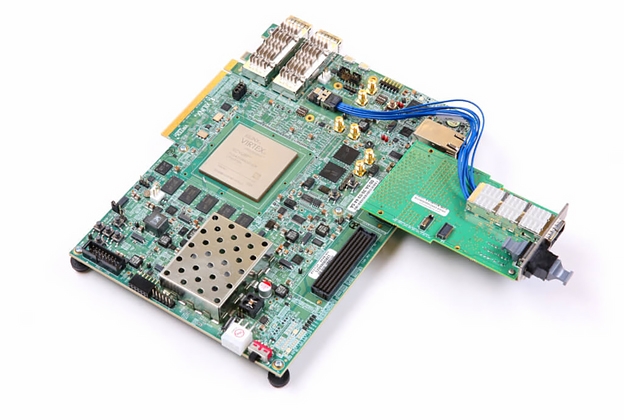

Продление жизни тестовых платформ ПЛИС

Разработчики FMC/FMC+ должны тестировать свои продукты. Более крупные производители оборудования обычно используют для этой цели дорогостоящее контрольно-измерительное оборудование. Такой подход может быть слишком дорогим для некоторых производителей оборудования.

Каково решение данной проблемы? Многие OEM-производители используют комплекты разработки ПЛИС, например VCU118, для тестирования своих модулей FMC/FMC+. Повторное тестирование может привести к износу разъема FMC/FMC+.

В качестве альтернативы, карта расширения FMC+ предоставляет недорогую возможность продления срока службы несущей карты ПЛИС, используемой в качестве тестовых платформ. С ее помощью, намного проще переделать комплект для разработки FPGA, например, VCU118.



4 Октября 2019
