Samtec расширяет высокоскоростную систему объединительных коннекторов ExaMAX, добавив в нее новый коннектор DMO

Samtec расширяет высокоскоростную систему объединительных коннекторов ExaMAX, добавив в нее новый коннектор DMO

Сетевые свитчи и хабы в гипермасштабируемых дата-центрах следующего поколения должны поддерживать увеличенную плотность портов и более высокие скорости передачи данных. Для достижения этого, проектировщики систем применяют, в сочетании с возросшими мощностями по обработке данных, естественные преимущества ортогональной архитектуры прямого соединения,  дающие выигрыш, по сравнению с традиционными системами с объединительными платами.

Samtec поддерживает создание ортогональных объединительных архитектур, выпустив новую опцию DMO для высокоскоростной системы объединительных коннекторов ExaMAX.

Новое решение Samtec- ExaMax DMO предлагает разработчикам систем большую гибкость, благодаря исключению промежуточных объединительных плат, позволяя соединять сетевые и коммутационные платы напрямую. Кроме того, эта быстро развивающаяся архитектура систем увеличивает поток воздуха и улучшает тепловую эффективность внутри корпуса. Решения DMO также улучшают целостность сигналов, благодаря более короткой длине путей их прохождения, меньшему числу прохождения через коннекторы, и, попутно, уменьшает список необходимой комплектации, оптимизирует стоимость системы.

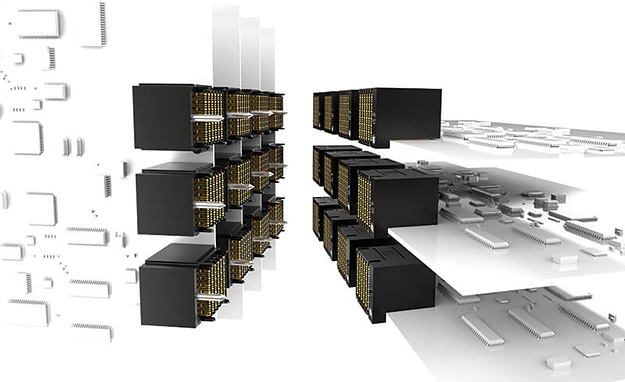

ExaMAX DMO состоит из новой серии EBDM-RA, которая напрямую соединяется с существующей серией EBTF-RA. В настоящий момент доступны две версии: 6 пар по 10 вертикальных рядов, и 6 пар по 12 вертикальных рядов. Для этих коннекторов также доступны опциональные направляющие штырьки и винтовые крепления. Версии 6 пар по 6, и 6 пар по 8 вертикальных рядов находятся в разработке.EBDM-RA является лишь одним из решений в системе объединительных коннекторов ExaMAX. Линейка ExaMAX оптимизирована для работы на скоростях до 56 Гбит/с (модуляция PAM-4). Соответствие уровня потерь на отражение для систем 85 Ом и 100 Ом достигается благодаря следованию спецификации для 92 Ом и контролю отражения на всех изменениях формы проводника сигналов внутри коннектора.

Также, ExaMAX отличается наименьшим усилием соединения среди аналогов при прекрасном нормальном усилии, и соответствует спецификации Telcordia GR-1217 CORE. Объединительная система имеет индивидуальные пластины с дифференциальными парами контактов, расположенными в шахматном порядке, сгруппированные в вертикальные ряды с нулевым перекосом. Каждая пластина включает монолитную рифленую структуру основания, что значительно увеличивает изоляцию и уменьшает взаимное влияние сигналов.
