Samtec выпускает новые коннекторы, совместимые с VITA 74 VNX

В качестве спонсирующего члена VITA, Samtec поддерживает выпуск нового базового стандарта (Small Form Factor Base Standard) ANSI/VITA 74.0-2017. VITA 74, также называемый VNX, определяет как механические, так и электрические стандарты, необходимые для системы малого форм-фактора (Small Form Factor, SFF).
Предназначенные для использования в неблагоприятном окружении, системы VNX обеспечивают быстрое межсетевое последовательное соединение в формате подключаемого модуля. Эти системы также обладают улучшенными характеристиками размера, веса и мощности (SWaP), имеющие решающее значение во встраиваемых системах. Изделия на основе стандарта VITA 74 обслуживают рынки, требующие надежных продуктов, использующих технологии соединений Data Plane. Различные поставщики уже используют эти технологии VNX, предлагая такие функции, как:

•    Коммутаторы последовательного подключения с малым форм-фактором (SFF)

•    Объединительные платы с открытой конструкцией

•    Устройства для обеспечения совместимости с устаревшими каналами ввода-вывода на уровне подключаемых модулей

•    Совместимость с PCIe Gen 3 и далее

•    Доступны варианты с изменяемыми высотами шасси 12,5 мм и 19 мм

Уникальный модульный формат предлагает системным архитекторам большую свободу в разработке систем COTS SFF. Изготовленные на станках шасси VNX, надежная объединительная плата, и
модули с охлаждением за счет теплопроводности объединяются, для создания чрезвычайно надежной сборки.
Определяя механические и электрические требования, VNX воплощает малоразмерную архитектуру VPX, упрощенную для использования в новом спектре приложений. Стандарт рекомендует поставщикам поставлять компоненты системы, включая модули, объединительные платы, корпуса и готовые решения.

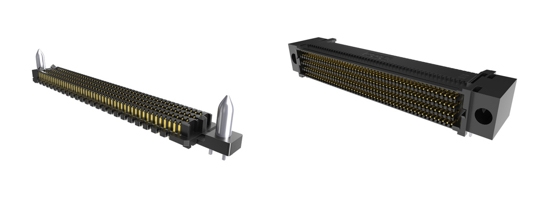

Угловые коннекторы Samtec SEARAY включены в базовый стандарт VITA 74, определяющий возможную высоту подключаемых модулей как 12,5 мм и 19 мм. SEARAY способны достигать скорость передачи данных до 25 Гбит/с, обеспечивают малое усилие соединения/разъединения, а также поддерживает метод монтажа solder charge. Этот разъем был выбран на основании его успешной работы в стандарте VITA 57.1 FMC, а также его скоростных возможностях и прочной конструкции.

Для получения дополнительной информации о полной линейке решений VITA 74 VNX или SEARAY  от Samtec, пожалуйста, напишите техническим экспертам компании по адресу VNX@samtec.com или посетите страницу стандартов Samtec.
