Samtec представляет коннекторы FQSFP и FQSFP-DD – дальнейщее развитие интерфейса QSFP

Samtec представляет коннекторы FQSFP и FQSFP-DD – дальнейщее развитие интерфейса QSFP

Форм-фактор  Quad Small Form-factor Pluggable (QSFP) является рабочей лошадкой среди интерфейсов для подключаемых модулей. Изначально, предназначенный на замену SFP/SFP+, QSFP поддерживает скорости передачи данных 10 Гбит/с на канал (суммарно 40)  и 25 Гбит/с (суммарно 100 Гбит/с).

Текущее решение QSFP соответствует требованиям индустрии телекоммуникаций и обработки данных, на настоящий момент. С появлением на рынке решений, использующих усовершенствованные ПЛИС (FPGA) и специализированные микросхемы (ASIC), новое поколение модулей требует скорости более 50 Гбит/с на канал, и сталкивается с ограничениями QSFP.

Новый форм-фактор Quad Small Form Factor Pluggable Double Density (QSFP-DD) разрабатывался в течении прошлого года с учетом этих требований. Он увеличивает пропускную способность QSFP, добавляя второй ряд контактов и поддержку электрического интерфейса с 8 каналами. QSFP-DD обратно совместим с QSFP.QSFP-DD поддерживают скорости 25 Гбит/с (NRZ)/50  Гбит/с (PAM4), делая возможным подключение модулей со скоростями передачи 400 Гбит/с.

Новый стандарт фокусируется на узких местах передачи данных на переднюю панель и между системами. Соединительная система Samtec Flyover решает проблему передачи данных с передней панели  на FPGA или ASIC.

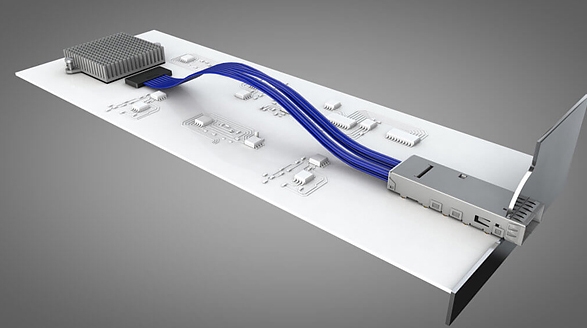

Samtec Flyover QSFP обеспечивает улучшенную целостность сигнала и гибкость архитектуры, передавая критически важные высокоскоростные сигналы над вызывающими потери материалами печатной платы, прямо на панель, через твинаксиальный кабель с сверхнизкой разностью фаз.  Конструкция с очень высокой плотностью включает передачу сигналов боковой частоты через контакты, монтируемые запрессовкой,  для увеличения потока воздух, и множество опций «End 2» для максимальной гибкости конструирования.







Ключевые свойства коннекторов FQSFP Series (QSFP28)

•      4 Канала (x4 двунаправленные линии, 8 дифференциальных пар)

•      Передача сигнала NRZ на скорости 25 Гбит/с на канал

•      Совокупная скорость 100 Гбит/с для NRZ (200 Гбит/с PAM4)

•      Совместимы со всеми кабельными сборками QSFP

•      Рассеивание тепла: ~3,5 Вт на кабель

























Ключевые свойства коннекторов FQSFP-DD Series (QSFP28-DD)

•      8 Канала (x8 двунаправленных линии, 14 дифференциальных пар)

•      Передача сигнала NRZ на скорости 25 Гбит/с на канал

•      Совокупная скорость 200 Гбит/с для NRZ (400 Гбит/с PAM4)

•      Подключение впритык, для максимальной плотности

•      Рассеивание тепла: ~7 Вт на кабель
