Сборка конденсаторов EPCOS CA MEGACAP с высокой емкостью и низким эквивалентным последовательным сопротивлением

EPCOS разработала новую серию вертикально состыкованных многослойных керамических конденсаторов (MLCC) MEGACAP, которые сочетают высокую емкость и низкое эквивалентное последовательное сопротивление. Новая серия CA предлагает номинальное напряжение от 25 В до 1000 В, и охватывает диапазон емкостей от 20 нФ до 150 мкФ. Новые MLCC доступны с температурными характеристиками C0G, X7T, X7S и X7R.

Благодаря высоким значениям емкости, новые конденсаторы подходят для резонансных схем беспроводных и подключаемых систем зарядки, например, для промышленного транспорта и роботов. Они также могут использоваться в схемах сглаживающей фильтрации и развязки, в промышленном оборудовании. Производство емкостей серии CA началось в апреле 2018 года. Производство емкостей автомобильного класса стартует во второй половине 2018 года.

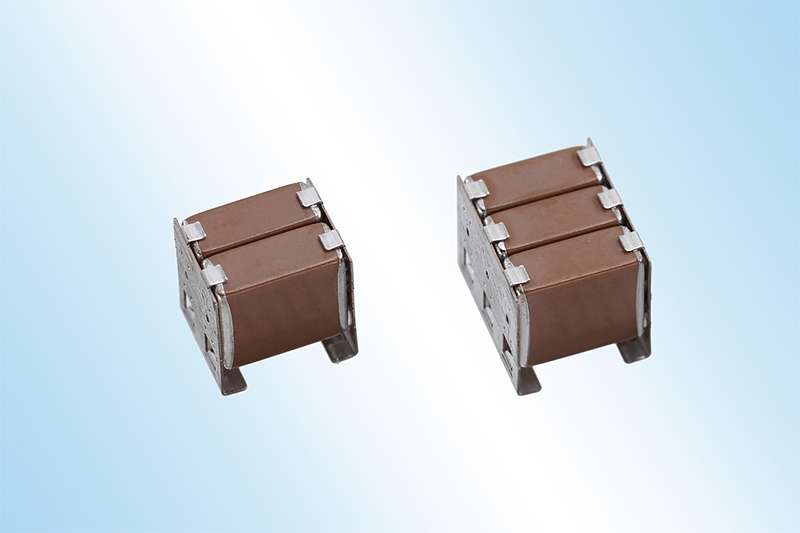

MEGACAP снабжены металлическими припаянными рамками, соединенными  с контактами по бокам компонентов, для защиты от образования трещин при изгибе платы, и при пайке, от резких перепадов температуры. Металлический материал клемм также оптимизирован для снижения эквивалентного сопротивления и достижения более высокой допустимой мощности пульсаций тока. Для получения низкого профиля и увеличенной емкости, EPCOS изменила свою сборку MEGACAP так, чтобы элементы MLCC располагались бок о бок. Конструкция с вертикальной укладкой позволяет создавать сборки с тремя, или даже больше, элементами.

Гибридные соединения между металлическими рамками и емкостями паяются и обжимаются, чтобы отдельные элементы не выпадали из рамки при воздействии все более высоких температур оплавления. Первые компоненты серии CA содержат по 2 и 3 конденсатора. В будущем, линейка будет расширяться сборками с 5 емкостями. EPCOS предлагает богатый выбор MLCC, для широкого спектра приложений. Также, компания будет по-прежнему уделять особое внимание разработке технологически совершенных емкостей автомобильного класса.
