Шарнирная рамка HARTING обеспечит еще больше преимуществ при сборке

Шарнирная рамка HARTING обеспечит еще больше преимуществ при сборке

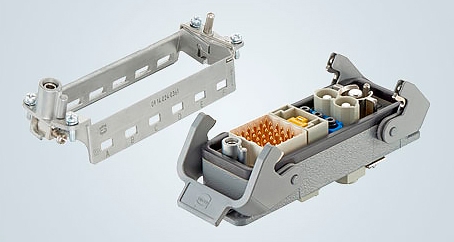

HARTING дополнила популярную систему составных соединительных блоков Han-Modular новой шарнирной рамкой "hinged frame plus". Кроме всего прочего, «plus» означает наличие дополнительной пружины из нержавеющей стали, которая удерживает рамку в открытом или закрытом положении, а так же, другие оптимизированные детали.  Практический эффект экономии средств и времени достигается за счет того, что сборка соединительных модулей происходит проще и более эффективно.

Этому помогают ясно различимые буквенные обозначения. Все позиции модуля (от A до F) заметны при первом быстром взгляде, дополнительная маркировка черным треугольником показывает ориентацию для правильной вставки модуля в рамку.

Вставка модулей стала особенно простой с тех пор, как пружина поддерживает рамку в открытом состоянии, и модули входит на отведенное им место. Проем рамки оптимизирован, имеет воронкообразную форму, и модули автоматически центруются при закрывании рамки. При закрывании, внешняя часть, соприкасающаяся с шарнирами, работает в тандеме с пружиной из нержавеющей стали, производит слышимый щелчок,  и надежно удерживает рамку, позволяя обходится без фиксирующих элементов, использовавшихся до этого.Конструкция шарнирной рамки получила необходимые усовершенствования, она продолжает поражать своей очень высокой механической стабильностью, и полной совместимостью с коннекторами Han-Modular, стандартом на рынке модульных промышленных коннекторов.

Несмотря на наличие более 100 различных модулей для коммутации питания, данных и сигналов, все они могут использоваться без ограничений и компромиссов, нужных для достижения механической прочности.
