Silicon Labs представляет широчайшую линейку устройств для тактирования приложений 56G/112G

Silicon Labs расширяет свою линейку тактирующих устройств, чтобы удовлетворить строгие требования к синхронизации 56G PAM-4 SerDes (последовательно-параллельное преобразование) и развивающихся последовательных приложений 112G. Благодаря расширению линейки, Silicon Labs является единственным поставщиком тактирующих микросхем, предлагающим широкий выбор генераторов тактовых импульсов, подавителей джиттера, управляемых напряжением кварцевых генераторов (VCXO) и кварцевых генераторов (XO) для проектов 100/200/400/600G, которые с запасом удовлетворяют требованиям к порогу джиттера для опорных тактовых генераторов в 100 фс.

Ведущие производители коммутирующих SoC, PHY, FPGA и ASIC, в том числе Broadcom, Inphi, Intel, MACOM, Marvell, MediaTek и Xilinx, переходят на технологию 56G PAM-4 SerDes для поддержки сетей с более высокой пропускной способностью 100G + Ethernet, и оптических сетей. Чтобы соответствовать строгим требованиям 56G SerDes к опорному тактированию, разработчикам аппаратного обеспечения часто требуются тактовые генераторы  с среднеквадратическим значением  дрожания фазы 100 фс. Также, эти схемы обычно используют сочетание других частот для CPU и системных часов. Silicon Labs является первым поставщиком тактирующих микросхем, предоставляющим  полностью интегрированные решения для приложений 56G, которые интегрируют генератор импульсов для SerDes, CPU и системы в одном устройстве.

В приложениях 56G, разработчики аппаратного обеспечения часто ищут законченные технические решения для сети тактирования, гарантирующие джиттер фазы на уровне 100 фс, чтобы обеспечить достаточный запас, и избежать рисков при разработке изделия. Новые тактовые генераторы и осцилляторы Silicon Labs отвечают настоящим строгим требованиям 56G SerDes, а также запросам новых решений 112G SerDes, использование которых будет расширяться в дата-центрах и коммуникационных приложениях, в будущем.

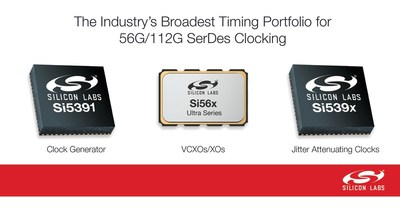

Silicon Labs Si5391 - генератор тактовых частот с самым низким джиттером среди аналогов. Это единственный генератор тактовых импульсов на рынке, который может выдавать все тактовые частоты, необходимые в решениях 200/400/600G, в одной микросхеме, и, в то же время, обеспечить фазовый джиттер менее 100 фемтосекунд СКЗ для опорных импульсов 56G SerDes. Благодаря наличию до 12 дифференциальных выходов, генераторы Si5391 доступны в вариантах A/B/C/D, для гибкой настройки частоты. Опция P-grade, для точной калибровки, оптимизирует среднеквадратическое значение фазового джиттера на уровне 69 фс для основных частот, необходимых для 56G SerDes. Si5391 представляет собой решение «clock tree on a chip», предназначенное для синтеза всех выходных частот в одной и той же ИС,  с запасом выполняющая требования к джиттеру 56G PAM-4.

Аттенюаторы джиттера Silicon Labs Si539x лидируют по характеристикам джиттера и гибкости генерирования частоты. Эти генераторы со сверхнизким джиттером, спроектированы для удовлетворения строгих спецификаций и требований к производительности в интернет-инфраструктуре, снижают затраты и сложность проектирования в широком спектре приложений синхронизации. Si539x генерируют любую комбинацию выходных частот из любой входной частотой, показывая лидирующее в отрасли значение фазового джиттера, 90 фс СКЗ. Микросхемы с P-grade Si5395/4/2 предлагают наилучший в своем классе фазовый джиттер - 69 фс, для приложений синхронизации 56G/112G SerDes.

Новое семейство кварцевых генераторов, и кварцевых генераторов управляющих напряжением Si56x Ultra Series идеально подходит для высококлассных приложений тактирования следующего поколения, требующих генераторов с ультранизким джиттером. Генераторы Si56x настраиваются на любую частоту до 3 ГГц, поддерживая вдвое больше диапазона рабочих частот, чем предыдущие генераторы Silicon Labs, при уменьшении джиттера в половину. Генераторы Si56x доступны с одним, двумя, четырьмя наборами настроек, в варианте с программированием параметров по I2C, в стандартных корпусах  5x7 мм и 3,2х5 мм, что обеспечивает совместимость с традиционными осцилляторами и резонаторами. Это семейство имеет типовой фазовый джиттер до 90 фс.

Также, Silicon Labs предлагает семейство кварцевых резонаторов Si54x Ultra Series, для приложений, требующих более высокой стабильности и гарантированной долговременной надежности, таких как оптические сети, широкополосное оборудование, центры обработки данных и промышленные системы. Si54x предназначены для приложений 56G, которые используют четырехуровневую импульсно-амплитудную модуляцию (PAM-4) для передачи последовательных данных, чтобы увеличить скорость передачи битов на канал, сохраняя постоянную полосу пропускания. Использование резонаторов Si54x в качестве опорного тактового сигнала с низким уровнем джиттера, увеличивает запас по уровню сигнал-шум, сводит к минимуму ошибки в битах и повышает целостность сигнала. Семейство Si54x предлагает лучшие в своем классе характеристики, с типичным фазовым джиттером до 80 фс.
