Беспроводный приемник электроэнергии Maxim с поддержкой режимов WPC/PMA


Беспроводный приемник электроэнергии Maxim с поддержкой режимов WPC/PMA

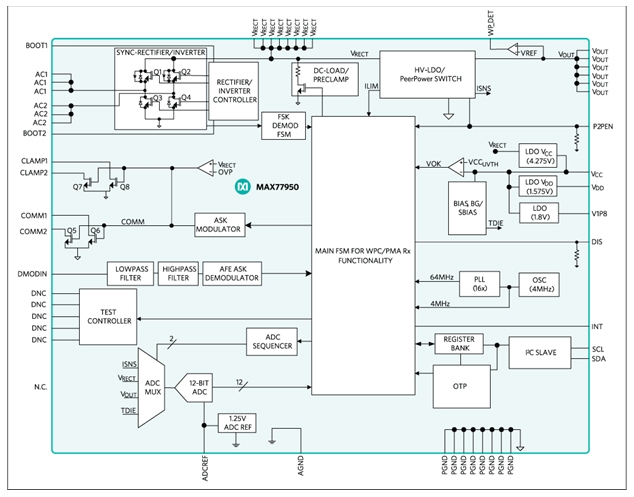

MAX77950 - усовершенствованный беспроводный приемник электроэнергии, соответствующий требованиям коммуникационных протоколов WPC low-power (v1.2) и PMA SR1 (v2.0). Микросхема работает, используя ближнее поле магнитной индукции при использовании в паре с передатчиками WPC или PMA, и выдает мощность до 12 Вт.

Микросхема имеет схему для точного измерения выходного тока и напряжения во всем диапазоне допустимых нагрузок. Она позволяет точно измерять полученную электроэнергию, как требуется в спецификации WPC, для лучшего обнаружения посторонних объектов (FOD). Также, устройство поддерживает демодуляцию FSK для получения рекламных идентификаторов PMA и пакетов WPC FSK.

MAX77950 включает запатентованную функцию PeerPower. В режиме PeerPower микросхема работает как передатчик, позволяя передавать электроэнергию другому узлу внутри диапазона ASK. MAX77950 подключается к главному процессору через последовательный интерфейс I2C. Состояние передачи электроэнергии и предупреждающие сигналы считываются через этот интерфейс.
