Идеальный диод Maxim со сверхнизким падением напряжения

Идеальный диод Maxim со сверхнизким падением напряжения

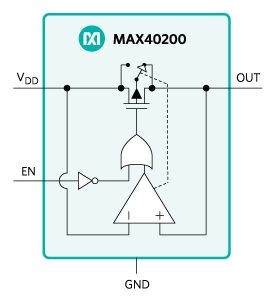

MAX40200 - переключатель тока с идеальным диодом, на котором падает такое небольшое напряжение, что его характеристики, касающиеся амплитуды, лучше, чем у диода Шоттки.
Во включенном состоянии и при положительном смещении, MAX40200 проводит ток, создавая падение напряжения всего 85 мВ при токе 1 А. Типовое падение напряжения составляет 43 мВ на 500 мА, падение возрастает линейно при росте тока. Также, MAX40200 защищает себя, и включенную за ней схему, от перегрева.В отключенном состоянии (низкий уровень на входе EN), микросхема блокирует напряжение до 6 В в любом направлении, что делает ее пригодной практически для любых низковольтных носимых электронных устройств. MAX40200 работает от напряжения питания 1,5 - 5,5 В.

MAX40200 выпускается в компактном корпусе WLP с 4 выводами, 0,73x0,73 мм, с расстоянием между выводами 0,35 мм, и высотой всего 0,5 мм, или корпусе SOT-23 с 5 выводами. Микросхема работает в расширенном  диапазоне температур -40°C - +125°C.


222222







18 Апреля 2017
