Изолированный понижающий DC-DC преобразователь Maxim с диапазоном входных напряжений 4,5-42 В

Изолированный понижающий DC-DC преобразователь Maxim с диапазоном входных напряжений  4,5-42 В

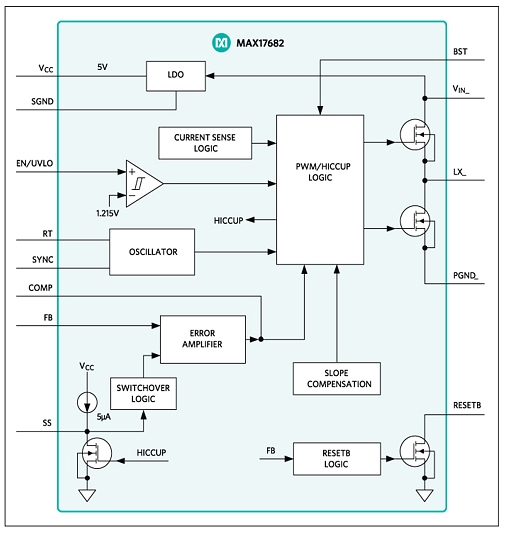

MAX17682 - высоковольтный, высокоэффективный изолированный понижающий DC-DC преобразователь, разработанный для создания гальванически развязанного питания мощностью до 10 Вт. Микросхема работает в широком диапазоне входных напряжений, 4,5-42 В, и использует обратную связь по первичной стороне для стабилизации выходного напряжения. Она может выдавать пиковый основной ток до 3,7 А, и стабилизировать выходное напряжение с точностью ±1,2%  при температуре -40°C - +125°C.

Преобразователь использует управление по пиковому току с широтно-импульсной модуляцией. Интегрированный MOSFET с низким сопротивлением гарантирует высокий КПД при полной нагрузке, и простоту трассировки печатной платы.

Программируемая функция мягкого старта позволяет пользователям уменьшить броски пускового тока. Вход разрешения/отключения при пониженном напряжении (EN/UVLO) дает возможность включать микросхему при требуемом уровне входного напряжения. Выход RESETB с открытым коллектором и низким активным уровнем с задержкой оповещает систему об успешной стабилизации главного выходного напряжения.

Микросхема работает в промышленном температурном диапазоне -40°C - +125°C, и выпускается в компактном корпусе TQFN с 20 выводами, 4x4 мм. Микросхема сопровождается моделями для симуляции.
