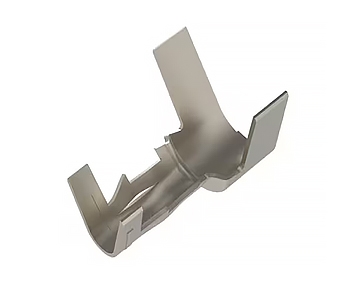

Клеммы TE Connectivity Mini AMP-IN board-in

Клеммы Mini AMP-IN board-in дают больше возможностей при проектировании печатных плат (PCB), благодаря поддержке гибкой компоновки плат, и более эффективного процесса сборки. Mini AMP-IN board-in поддерживают наиболее распространенные размеры проводов и сквозных отверстий, включая провода 26–12AWG и сквозные отверстия 1,85–3,55 мм. Они обеспечивают более простую и эффективную сборку благодаря конструкции с двумя выводами, которая стабилизирует контакты на печатной плате во время процесса пайки. Mini AMP-IN board-in продаются без корпусов, что делает их более компактными, чем другие клеммы «провод-плата», и обеспечивает большую гибкость при создании печатных плат.

Особенности
•    Поддерживают провода сечением 26–12 AWG, покрывая наиболее распространенные случаи применений встраиваемых в плату клемм
•    Конструкция с двумя выводами обеспечивает отличную удерживающую силу для стабилизации контакта во время пайки
•    Компактная клемма без корпуса дает большую вариативность при создании печатных плат (PCB)
•    Более безопасная цепочка поставок надежно обеспечивает доступность продукции

Электрические характеристики
•    Номинальное напряжение: 250 В переменного тока
•    Номинальный ток: в зависимости от провода

Механические характеристики
•    Размер отверстия: 1,85-3,55 мм
•    Размер провода: 26–12 AWG
•    Толщина печатной платы: 1,6 ± 0,05 мм

Материалы
•    Медный сплав с оловянным покрытием
•    Рабочая температура: от -40 до +105 °C.

Соответствия/Сертификация
•    UL_E13288_20220718
•    Соответствие ROHS, REACH

Приложения
•    Кондиционеры
•    Блоки двигателя
•    Воздухоочистители
