Компактные клеммы Tyco для приложений с ограниченным объемом
Компактные клеммы Tyco для приложений с ограниченным объемом

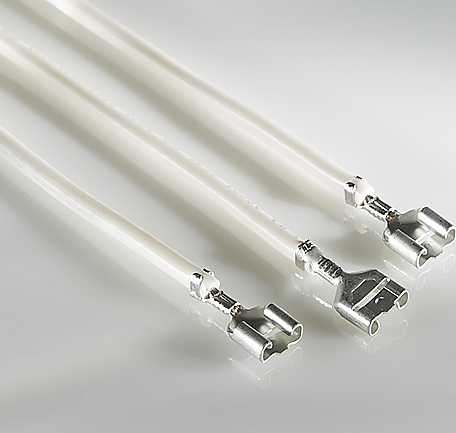

Tyco Electronics представила серию миниатюрных гнездовых клемм с малым усилием сочленения, 250 series miniature FASTON. Эти прямые клеммы, с быстрой обжимной заделкой, приблизительно на 23%, короче чем полноразмерные гнезда, что допускает их использование в приложениях с сильным недостатком места для электрических соединений.
Новые клеммы, более компактные, с меньшим усилием соединения, были созданы благодаря передовому моделированию и анализу Tyco, для удовлетворения потребительского спроса. Их меньшая длина позволяет использовать их в ограниченном пространстве, куда гнезда полного размера не умещаются. Меньший размер также положительно отражается на стоимости приложений с ограниченным объемом, таких, как, электроинструмент или небольшие электроприборы, а их усилие соединения и разъединения сравнимо с полноразмерными гнездами FASTON.
Разработанные для соединения со стандартными плоскими контактами .250 x .031 '' (6,3 x 0,8 мм) с удерживающим отверстием, новые гнезда, номер изделия 2238045-2, имеют в длину всего лишь 0.6’’ (15,24 мм). Они полностью соответствуют стандартам UL 310 и CSA C22.2 No. 153. Открытая обжимная часть F-Crimp поддерживает использование изоляции, и допускает использование проводов калибров 22-18 AWG (0,3-0,9 мм2) с диаметром изоляции 2,4-2,8 мм.
При использовании провода 18 AWG, новое гнездо изготовленное штамповкой из луженой меди толщиной 0,32 мм, может длительное время пропускать ток 7 А, и выдерживать периодические повышения до 14 А. Сила соединения составляет максимум 35,6 Ньютона, минимальное усилие разъединения- 22,2 Ньютона при первом извлечении, и 17,8 Ньютонов в течении шести разъединений.
