Компактный автомобильный проходной фильтр EPCOS с высокой емкостью

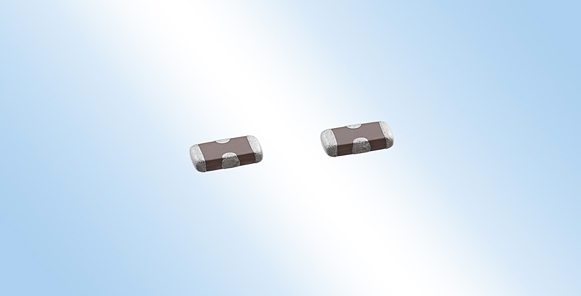

EPCOS расширяет линейку проходных фильтров с тремя контактами для автомобильных приложений. Новый тип фильтра, YFF18AC0J105M, доступен в корпусе IEC 1608 (EIA 0603) с компактными размерами, всего 1,6х0,8х0,6 мм, и обладает самой высокой емкостью в отрасли, для сквозного фильтра его размера- 1 мкФ. Устройство предлагает номинальный ток 2 А и номинальное напряжение 6,3 В. Новый фильтр сертифицирован в соответствии с AEC-Q200 и подходит для широкого спектра устройств развязки, для защиты автомобильных электронных блоков управления от электромагнитных помех. Массовое производство компонентов началось в январе 2018 года.

Проходные фильтры EPCOS представляют собой эффективное и компактное решение для развязки и подавления шума в сложных автомобильных приложениях, таких, как усовершенствованные системы помощи водителю (ADAS), с их постоянно растущими требованиями. По мере того, как функциональность используемых в приложениях микросхем становится более продвинутой, для традиционных схем развязки требуется увеличение количества многослойных керамических конденсаторов, защищающих электронику от помех. Благодаря своей высокой емкости, и низкому уровню эквивалентной последовательной индуктивности, новый проходной фильтр серии YFF18AC может обеспечить более низкий импеданс на частоте в несколько десятков МГц, чем, например, пять параллельно соединенных  конденсаторов с емкостью 0,22 мкФ.

В результате, требуется  меньшее количество компонентов и происходит значительная экономия пространства. В будущем, диапазон емкостей фильтров автомобильного класса будет расширяться, для увеличения спектра поддерживаемых автомобильных приложений.
