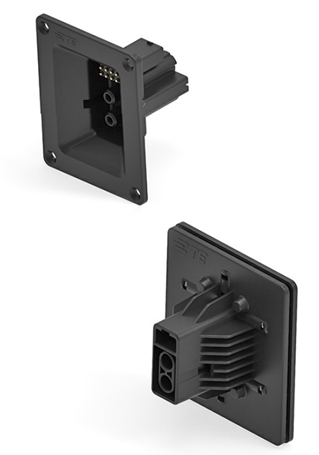

Коннектор для мобильной зарядки со слепым соединением

Мобильный зарядный разъем для слепого подключения TE Connectivity (TE) предназначен для небольших мобильных роботов и автономных транспортных средств, обычно используемых на складах. Автономные мобильные роботы (AMR) в настоящее время используются в основном для работы с материалами (сбор, перемещение, хранение, сортировка) в автоматизации складов. Разъем для зарядки доступен в вариантах с 2 и 3 силовыми контактами, а также, с 8 сигнальными контактами, что упрощает установку и сокращает время циклов доработки.

ВОЗМОЖНЫЕ ПРИЛОЖЕНИЯ

• Зарядка автономных мобильных роботов/автоматически управляемых транспортных средств (AMR/AGV)
• Зарядка аккумуляторов со слепым подключением
• Промышленность, гостиничный бизнес, розничная торговля, медицина


ПРЕИМУЩЕСТВА

• Большое число циклов подключения
• Модульное решение, поддерживающее различные конфигурации, данные, датчики
• Контакты питания «первый подключился, последний отключился» (только 3P)
• Конструкция с плавающим креплением на панели максимизирует допуск при соединении
• Соответствует UL 1977

СПЕЦИФИКАЦИИ

• Спецификация продукта 108-160493
• Спецификация приложения 114-160271

ОСОБЕННОСТИ

Прочная конструкция, обеспечивающая длительный срок службы
• Рассчитан минимум на 12 000 циклов сопряжения.
• Силовые контакты с малым усилием вставки
• Сигнальные контакты в виде пружинного штифта
• Возможность слепого сопряжения
• Допускает рассогласование не менее +/- 15 мм по оси x и +/- 10 мм по оси y
• Приблизительно +/- 5° для по оси z (сопряжение)


Гибкость подключения

• Варианты с 2 и 3 силовыми контактами
• До 50 А и до 125 В
• До 40 А на линию при напряжении до 100 В
• Подключается к многожильному медному проводу 10 или 8 AWG.
• Контакт «первый подключился, последний отключился» для использования при заземлении, включении системы или применениях, требующих независимой зарядки двух групп аккумуляторов.
• Контакты, защищенные от прикосновения, для дополнительной безопасности, если требуется доработка
• До 8 сигнальных контактов
• До 0,5 А на линию
• Подключается к многожильному проводу 22-30 AWG
• Подключаемый сзади интерфейс для упрощения установки и уменьшения времени циклов доработки
• Подпружиненные контакты для увеличения срока службы
• Использует соединительный интерфейс Mini Universal MATE-N-LOKII для сопряжения сигнальных контактов.




25 Октября 2022
