Краевые коннекторы Samtec с экстремальной плотностью позволяют уменьшить стоимость подключаемых плат

Samtec выпустила первый в отрасли разъем для краевых коннекторов с шагом 0,50 мм, снабженный выравнивающей планкой. Такая конструкция позволяет высокоскоростным сигналам проходить через разъем с невероятной плотностью контактов, сохраняя, при этом, цену печатной платы на разумном уровне.

Направляющая планка коннектора предназначена для приведения подключаемой платы в положение, требуемое для попадания в контакты. Это позволяет использовать платы, изготовленные со стандартными допусками, которые обычно не работают с коннекторами со сверхмалым шагом. Благодаря этому, стандартные печатные платы прекрасно работают с новым коннектором, а затраты на производство оптимизируются, экономя 30-50% при изготовлении.




Экономия пространства

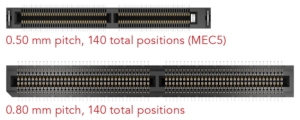

Очень высокая плотность нового гнезда для печатных краевых проводников с шагом 0,50 мм обеспечивает невероятную экономию пространства, по сравнению с более распространенным гнездом с шагом 0,80-мм.

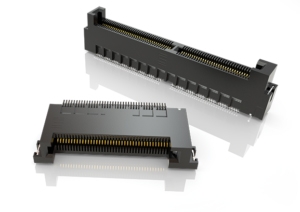

Доступные как в вертикальном (MEC5-DV), так и в угловом (MEC5-RA) исполнении, эти коннекторы имеют до 300 входов/выходов, для приложений высокой плотности.






Высокие скорости

С целью выполнения требований отрасли к скорости, вертикальное гнездо рассчитано на работу с технологиями 28 Гбит/с NRZ  и 56 Гбит/с PAM4. Также, оба варианта гнезда предназначены для работы с сигналами PCIe Gen 4.

Коннекторы рассчитаны на номинальный ток 1,5 А на контакт, и позволяют вставлять платы толщиной 1,60 мм, и имеют стандартные направляющие и средства для правильной ориентации платы. Для надежного крепления к плате используются прочные штырьки для монтажа в отверстия или для поверхностного монтажа.

Семейство краевых соединителей Samtec

Samtec с радостью добавляет MEC5 к уже имеющейся широкой линейке краевых коннекторов, доступных в различных исполнениях, с разным шагом.

Популярные гнезда Edge Rate с шагом 0,80 мм (HSEC8) доступны в вертикальном, сквозном, угловом, или монтируемом на край платы исполнении, а высота может достигать  30 мм.

Стандартные высокоскоростные гнезда включают варианты с шагом: 0,635 мм (MEC6), 0,80 мм (MEC8), 1,00 мм (MEC1), 1,27 мм (MECF) и 2,00 мм (MEC2). Разъем PCI Express с шагом 1,00 мм (PCIE) поддерживает один, четыре, восемь и шестнадцать соединений PCIe; низкопрофильная версия (PCIE-LP) совместима с скоростями Gen 4.

Объединительное микрогнездо с шагом 1,00 мм (SAL1) совместимо с SATALink , и монтируется парами для упрощения маршрутизации сигналов.
