Периферийный модуль для микросхемы MAX14914

Периферийный модуль для микросхемы MAX14914

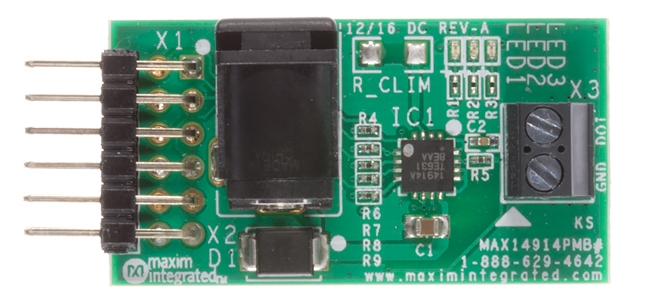

MAX14914PMB - периферийный модуль, предоставляющий аппаратную обвязку для оценки драйвера MAX14914, который может работать как промышленный цифровой выход, и промышленный цифровой вход. Для более подробной информации о работе драйвера обратитесь к описанию микросхемы.

Модуль можно использовать различными способами, с различными ведущими устройствами. Например, Maxim продает дешевую плату-адаптер USB2PMB1, использующую программное обеспечение Munich GUI, для связи через кабель USB. Либо, можно использовать любой микроконтроллер или ПЛИС, с коннектором, совместимым с 12-pin Pmod, но, в этом случае, пользователю придется преобразовывать сигналы, поскольку, это не стандартный порт SPI. Другой способ использования- сделать проводное подключение к системному коннектору X1.
