Samtec представила новые коннекторы VITA 57.4 FMC+ с оптическими драйверами FireFly

Проектировщики систем и инженеры постоянно сталкиваются с проблемами проектирования, при попытке достичь более высоких скоростей передачи данных в оптических приложениях высокой плотности. Популярный подход к проектированию на системном уровне во многих высокоскоростных приложениях сочетает в себе возможности конфигурирования и высокую производительность ПЛИС с преимуществами волоконной оптики.

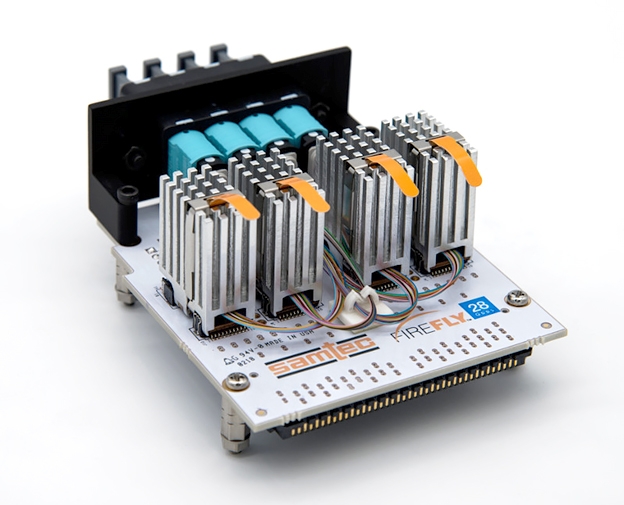

Новые отладочные комплекты Samtec FireFly VITA 57.4 FMC+ со скоростью 25 Гбит/с и 28 Гбит/с обеспечивают легкое взаимодействие между FPGA и волоконной оптикой. Это новое решение предлагает простую в использовании платформу для оценки и разработки оптических устройств для Samtec FireFly .
Простой в использовании, высокопроизводительный VITA 57.4 FMC +

Модули Samtec FireFlyTM FMC+ 25/28 Гбит/с обеспечивают полнодуплексную полосу пропускания до 400/448 Гбит/с используя до 16 каналов, связывающих  FPGA/SoC со стандартным многомодовым волоконно-оптическим кабелем. Новые комплекты поддерживают протоколы Ethernet, InfiniBand, Fibre Channel и Aurora, которые обычно находятся в приложениях работы с видеосигналами, военных и авиационных приложениях, встраиваемых компьютерах, измерительных приборах, высокопроизводительных компьютерах и центрах обработки данных.

Оптические драйверы FireFly обеспечивают преобразование электрического сигнала в оптический, в канале передачи, и оптического в электрический в канале приема. Они основаны на проверенной многомодовой оптике и поддерживают длину кабеля до 100 м.

В качестве модуля FMC+, совместимого с VITA 57.4, новые решения Samtec могут использоваться для оптической передачи данных в любой платформе для разработки FPGA/SoC, которая поддерживает интерфейс VITA 57.4. Оба набора могут выполнять тестирование системных данных или BERT начиная с одного канала и до всех шестнадцати каналов параллельно. Для поддержки быстрого запуска комплекты сопровождаются техническая документация и образцами схем для ПЛИС.

Особенности и область применения

Дополнительные возможности отладочных комплектов FireFly FMC+  25/28 Гбит/с включают:

•    Форм-фактор мезонинной платы VITA 57.4 FPGA (FMC +)

•    Коннектор FMC+HSPC VITA 57.4

•    Четыре (1 TX/1 RX) двухкомпонентные системы SMT соединителей FireFly (UCC8/UEC5-2)

•    Использует оптические драйверы Samtec FireFly (ECUO-B04)

•    Оптимизированные показатели целостности сигналов, благодаря трассировке Samtec Final Inch для коннекторов FireFly и FMC

•    Поддерживает до 16 высокоскоростных, мультигигабитных приемопередатчика (TX и RX), работающих со скоростью до 25 Гбит/с или 28 Гбит/с на канал

•    Стандартный коннектор на 24 оптоволокна *MTP/MPO

Отладочные комплекты Samtec Smart FMC+ 25/28 Гбит/с поддерживают широкий спектр приложений, в том числе:

•    Разработка FPGA

•    Сбор данных

•    Высокопроизводительные вычисления

•    Центры обработки данных

•    Связь

•    Тестирование и измерения

•    Визуальная диагностика (например, в медицине)

•    Широковещательное видео/аудио
