Сдвоенный драйвер Maxim для управления рели, клапанами, или двигателями

Сдвоенный драйвер Maxim для управления рели, клапанами, или двигателями

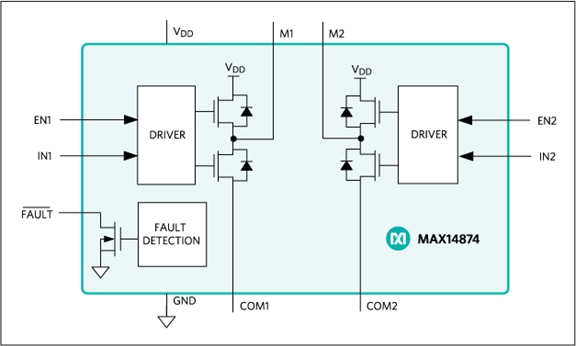

MAX14874 - сдвоенный push-pull драйвер, предлагающий компактное и простое решение для запуска и управления реле и клапанов с рабочим напряжением между 4,5 В и 36 В. MAX14874 также может управлять коллекторными электродвигателями постоянного тока. Специальные выводы COM позволяют отслеживать ток нагрузки драйверов. Пиковый ток до 2,5 А гарантирует возможность при помощи широтно-импульсной модуляции создавать большой момент на валу двигателя. Низкое сопротивление драйвера во включенном состоянии уменьшает рассеивание мощности.

MAX14874 использует схему без накачки заряда, что уменьшает число внешних компонентов и снижает ток питания.  Микросхема включает защиту от сквозного тока и внутренние шунтирующие диоды, гасящие токи индуктивностей. Выходы драйвера защищены от короткого замыкания с источником питания и между собой. Выход FAULT с активным низким сигналом оповещает о перегрузке и превышении тока.


MAX14874 выпускается в корпусе TDFN-EP с 12 выводами, 3x3 мм, и предназначена для работы при температуре -40°C - +85°C.
