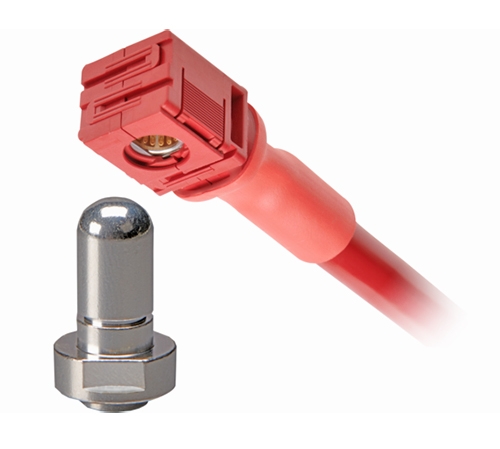

Сильноточные соединители Molex SW1 для шинных соединений и подключений провод-плата

В сильноточных соединителях для подключения к шинам и проводов к плате Molex SW1 используется технология гнезд COEUR, которая обеспечивает высокую пропускную способность по току в трех размерах: 6 мм, 8 мм и 11 мм. Эти разъемы имеют несколько балочных контактов с оптимальной токопроводящей способностью, что обеспечивает низкое контактное сопротивление, низкое падение напряжения и минимальное выделение тепла в контактном интерфейсе.

Пружинные зажимы из нержавеющей стали с принудительной фиксацией обеспечивают надежное сопряжение, и предотвращают соскакивание кабельных сборок с контактов из-за вибрации, ударов или неправильного обращения. Пружинные зажимы из нержавеющей стали втягиваются при нажатии, и срабатывают после ослабления давления, фиксируясь благодаря канавке на штифте. Предотвращение ошибочного подключения достигается благодаря цветовой маркировке корпусов гнезд, которая помогает различать цепи при использовании нескольких кабельных сборок в одном приложении. Сильноточные соединители Molex SW1 подходят для аккумуляторных систем хранения, оборудования для поддержания качества электроэнергии, заводского оборудования и робототехники.

Особенности

•    Несколько балочных контактов с оптимальной токопроводящей способностью
•    Корпуса гнезд с цветовой кодировкой
•    Пружинные зажимы из нержавеющей стали с принудительной фиксацией
•    Гибкость конструкции
•    Надежная геометрия обжима с высококачественным восьмигранным обжимным профилем
•    Быстрое соединение/отсоединение кабельных сборок

Области применения

•    Хранение энергии
o    Аккумуляторные системы хранения
o    Оборудование для поддержания качества электроэнергии
•    Промышленная автоматизация
o    Заводское оборудование
o    Робототехника

Технические характеристики

•    Номинальное напряжение 1000 В
•    Корпус из PBT
•    Толщина печатной платы 1,58 мм
•    Толщина шины 1,5 мм
•    Диапазон рабочих температур от -40 °C до +125 °C
•    Воспламеняемость соответствует UL 94V-0
•    Сопротивление контактов 0,25 мОм
•    Долговечность: 200 циклов сопряжения
•    Номинальный ток
o    120 A для 6 мм
o    185 A для 8 мм
o    300 A для 11 мм
•    Усилие сопряжения
o    50 Н для 6 мм
o    60 Н для 8 мм
o    70 Н для 11 мм
