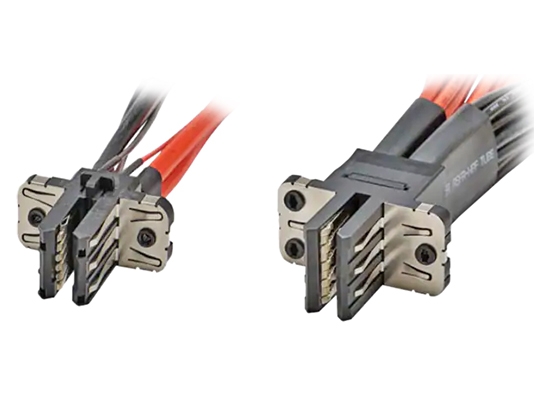

Силовые кабельные сборки Amphenol FCI BarKlip® BK150 и BK500

Amphenol FCI BarKlip® BK150 и BK500 представляют собой совместимые с OCP 48 В силовые кабельные сборки для распределения питания в архитектуре OCP. Силовые кабельные сборки BarKlip BK150 компании Amphenol, соответствующие требованиям OCP 48 В, разработаны в соответствии со стандартами архитектуры распределения питания OCP V3 IT Gear, и обеспечивают удобный способ передачи тока до 150 А на контакт между шинами, кабелями и печатными платами.

Соединительная система включает две отдельные цепи питания и два новых контакта заземления вторичного шасси. Также, она предлагает новые дополнительные сенсорные контакты для реализации функции «последний подключился – первый отключился». Кабельные сборки Amphenol BarKlip BK500 IO, соответствующие требованиям OCP 48V, разработаны в соответствии со стандартами архитектуры распределения питания OCP V3, и предлагают удобный способ распределения тока до 500 А на контакт между шинами, кабелями и печатными платами.

Соединители включают две отдельные цепи питания, и два новых контакта заземления вторичного шасси. Высокая токовая нагрузка и настраиваемые функции силовых кабельных сборок Amphenol FCI BarKlip BK150 и BK500 позволяют использовать их в различных приложениях центров обработки данных с высокой плотностью мощности, таких как полки питания, модули основной полосы частот (BBU) и салазки для серверов/хранилищ, а также, в других сильноточных приложениях.

Особенности

•    Контакты из медного сплава с высокой проводимостью
•    Ультразвуковая сварка между проводом и контактом
•    Низкое падение напряжения и высокая надежность
•    Сверхнизкое контактное сопротивление 0,5 мОм в течении всего срока службы
•    Плавающая конструкция крепления на панель
•    Толерантность к боковому смещению 6,4 мм при сборке
•    Контакты заземления вторичного шасси
•    Обеспечивает дополнительную функцию заземления для обеспечения безопасности
•    BK150
o    Выдерживает ток до 150 А/контакт (при неподвижном воздухе)
o    12 независимых проводников, покрытие серебром
o    Поддерживают люфт ±3 мм по горизонтали и ±2 мм по вертикали
o    Сенсорные контакты
o    Включает возможность подключения «последний подключился – первый отключился»
•    BK500
o    Выдерживает ток до 500 А/контакт (45 °C, воздушный поток 300 л/мин)
o    18 независимых проводников, покрытие серебром
o    Поддерживает люфт ±3 мм по горизонтали и вертикали

Область применения

•    Приложения для центров обработки данных с высокой плотностью энергопотребления
•    Полки питания
•    Блоки формирования модулирующих сигналов
•    Серверные салазки/хранилища
•    Сильноточные приложения

Технические Характеристики

•    Толщина ответной шины 6,00±0,20 мм
•    Срок службы 50 циклов соединения
•    Номинальное рабочее напряжение 60 В постоянного тока
•    Диапазон рабочих температур от -40°C до +105°C
