Соединители BM56 Series FPC Pitch 0.35mm для подключения гибкая печатная плата – плата

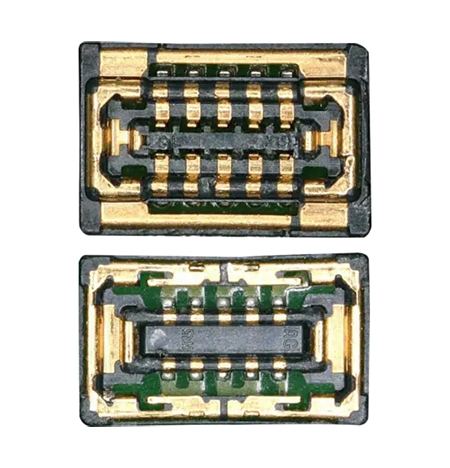

Соединители Hirose Electric BM56 Series FPC Pitch 0.35mm отличаются компактной конструкцией шириной 2,2 мм, высотой соединения 0,6 мм и шагом 0,35 мм. Серия BM56 предназначена для компактных устройств, требующих совместимости с несколькими радиочастотами, и имеет двойной экран для достижения превосходных характеристик электромагнитной совместимости.

Среди других особенностей - прочные направляющие, конструкция контактов, идеально подходящая как для цифровых, так и для РЧ-сигналов, а также превосходная передача радиочастотных сигналов. Новые соединители Hirose Electric работают в диапазоне температур от -55 °C до +85 °C (включая повышение температуры). Коннекторы BM56 подходят для смартфонов, носимых терминалов, планшетных ПК и любых устройств, требующих низкопрофильного компактного дизайна.

Особенности
•    Компактный FPC-коннектор с поддержкой нескольких радиочастот
•    Конструкция контактов идеальна как для цифрового, так и для радиочастотного сигнала
•    Превосходная передача радиочастотных сигнала
•    Двойной экран улучшает защиту от электромагнитных помех
•    Надежные направляющие для упрощения сопряжения
•    Не содержат галоген

Область применения
•    Смартфоны
•    Носимые терминалы
•    Планшеты
•    Любые устройства с низкопрофильным компактным дизайном

Технические характеристики
•    Шаг 0,35 мм
•    Ширина 2,2 мм
•    Высота соединения 0,6 мм
•    Номинальный ток на сигнальный контакт 1 A
•    Номинальное напряжение 30 В переменного/постоянного тока
•    Характеристическое сопротивление 50 Ом
•    Номинальная частота - от постоянного тока до 20 ГГц
•    Коэффициент стоячей волны по напряжению (КСВН)
  o    От постоянного тока до 1 ГГц: максимум 1,2
  o    от 1 ГГц до 6 ГГц: максимум 1,3
  o    от 6 ГГц до 20 ГГц: максимум 1,5
•    Диапазон рабочих температур от -55 °C до +85 °C (включая повышение температуры)
