Соединители Samtec для стандарта VITA 57.4 FMC+
Стандарт VITA 57.4 FMC+
Являясь членом ANSI/VITA, Samtec поддерживает выпуск нового стандарта ANSI/VITA 57.4-2018 FPGA Mezzanine Card Plus. VITA 57.4, также называемый FMC+, расширяет возможности ввода/вывода, определенные в ANSI/VITA 57.1 FMC, путем добавления двух новых коннекторов, которые обеспечивают более высокую скорость передачи данных.
Модули FMC+ предоставляют стандартизованную мезонинную карту, часто используемую в решениях на базе FPGA, а также, производителями COTS. Благодаря таким функциям, как малый форм-фактор и определяемые пользователем контакты, FMC+ предоставляет конечному пользователю привлекательные функции, сохраняя, при этом, модульность. Помимо обеспечения обратной совместимости с мезонинными картами FMC, FMC+ также повышает вычислительные возможности и пропускную способность, и изготовлена в том же форм-факторе, что и FMC.
Высокоскоростное соединение высокой плотности SEARAY
Вертикальные коннекторы Samtec SEARAY представлены в стандарте VITA 57.4, который определяет высоту соединенного коннектора 8,5 и 10 мм. SEARAY способен передавать данные на скорости до 28 Гбит/с, обеспечивает низкое усилие вставки/извлечения, а также, имеет монтажные контакты типа solder charge.

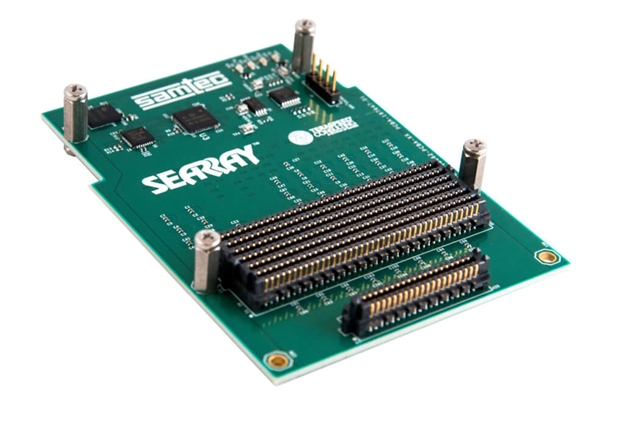

FMC+ использует самый большой коннектор из семейства SEARAY. Этот разъем типа HSPC (High Serial Pin Connector) имеет 560 контактов, расположенных в массиве 14×40. В то время как новые платы FMC+ могут подключаться только к новым несущим платам FMC+, из-за их более крупных коннекторов, оригинальные платы FMC также можно будет подключить, благодаря настраиваемой системе поляризации, обеспечивающей обратную совместимость.
Стандарт FMC+ увеличивает количество мультигигабитных интерфейсов с 10 до 24. Кроме того, существует дополнительный соединитель расширения HSPCe (High Serial Pin Connector extension), для увеличения количества контактов на 80 позиций, расположенных в виде массива 4×20. Это повышает максимальное число интерфейсов до 32, для полностью дуплексных каналов. Пропускная способность каждого интерфейса увеличилась до 28 Гбит/с в каждом направлении.
