Стыковочный коннектор HARTING для использования в центрах управления электродвигателями
Стыковочный коннектор HARTING для использования в центрах управления электродвигателями

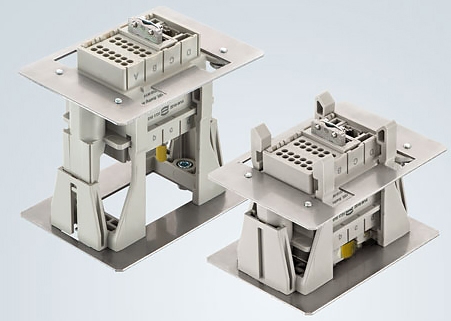

Вместе с Han-Modular Sliding Frame, HARTING разработала новый коннектор для центров управления электродвигателями (Motor Control Centers, MCC). Используя этот коннектор, выкатная ячейка может механически очень легко занять свою позицию в распределительном шкафу. Силовое подключение осуществляется при дальнейшем задвигании ячейки. Преимуществом пользователя от простой механики этой системы является возможность использования большого числа модулей из серии Han-Modular.
До сих пор, стыковочные коннекторы (docking connectors) имели состояния «подключено», и «не подключено». Han-Modular Sliding Frame допускает три состояния подключения, и, таким образом, предлагает совершенно новое решение для выкатных ячеек.
1. «Unplugged position»- неподключенное положение. Силовой и сигнальный коннекторы не подключены. Ячейка извлечена из шкафа.
2. «Testing position»-тестовое положение. Ячейка вдвинута в распределительный шкаф, сигнальный коннектор попал в скользящую рамку. Между двумя частями силового коннектора, расположенного возле сигнального, остается около 35 мм, так что питание не подается. Система находится в безопасном режиме, и может быть протестирована через подключенный сигнальный коннектор.
3. «Working position»-рабочее положение. После выполнения теста, ячейка, включая силовой коннектор, может быть полностью задвинута в шкаф. В этом случае, сигнальный коннектор в Han-Modular Sliding Frame движется в направлении задней стенки шкафа вместе с ячейкой, до тех пор, пока силовой коннектор также не займет рабочее положение. Теперь система готова к работе.
Основные преимущества Han-Modular Sliding Frame:
• Стыковочный коннектор с интегрированным тестовым положением предлагает недорогую механическую конструкцию для выкатных ячеек, применяемых в щитовых для управления электродвигателями
• Высокая гибкость электрического подключения, благодаря большому числу вариантов, предлагаемых серией Han-Modular, включающей более 100 различных соединительных модулей.
• Шины, такие как Profibus или Ethernet, можно легко интегрировать или заменить
• Недорогое и эффективное решение
