Высокочастотные коннекторы Molex 5G25

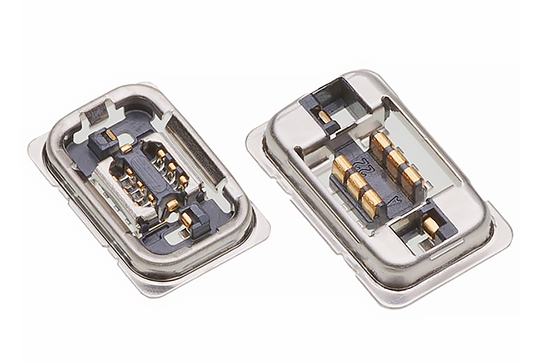

ВЧ-коннекторы Molex 5G25 представляют собой соединители гибкий шлейф – плата с экранированной конструкцией, поддерживающей передачу высокочастотных сигналов (до 25 ГГц), и уменьшающей электромагнитные помехи. Серия 5G25 позволяет разработчикам радиочастотных антенных модулей и мобильных устройств комбинировать радиочастотные и не радиочастотные сигналы, что снижает потребность в дополнительных коннекторах. Molex 5G25 обеспечивают высокую целостность сигнала (SI) для высокоскоростных, экстремальных радиочастотных приложений, а также, надежные функции соединения и небольшой размер, необходимые для компактных мобильных устройств 5G и других устройств связи.

ОСОБЕННОСТИ

•    Поддерживает частоту до 25 ГГц, для поддержания высокой целостности сигнала
•    Может комбинировать РЧ и не РЧ сигналы
•    Экранирование снижает электромагнитные помехи
•    Надежное соединение
•    Высокая скорость
•    Удержание печатной платы

ПРИЛОЖЕНИЯ
•    Потребительские
o    Смартфоны
o    Планшеты
o    Носимые устройства
o    Умные домашние устройства
o    AR/VR-устройства
•    Промышленные
o    Интернет вещей
o    Портативное аудио- и навигационное оборудование
o    5G и радиочастотные устройства
•    Медицинское оборудование
o    Системы мониторинга пациентов
o    Терапевтическое и хирургическое оборудование
•    Защита
o    Дроны
o    Беспилотные автомобили
o    Авионика самолетов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
•    Максимальное напряжение 50 В
•    Максимальный ток 1 A/контакт
•    Сопротивление сигнального контакта 30 мОм
•    Сопротивление ВЧ контакта 20 мОм
•    Выдерживаемое диэлектриком напряжение 250 В переменного тока
•    Сопротивление изоляции 100 МОм
•    Шаг 0,35 мм
•    Размер 0,70 х 2,76 х 4,16 мм
•    Максимальная долговечность 10 циклов подключения
•    Рабочая температура от -40 °C до +85 °C



19 Февраля 2023
