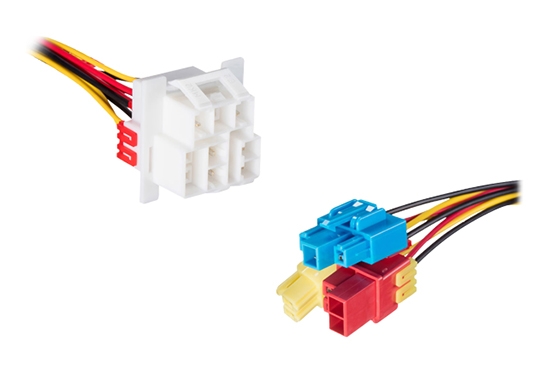

Высокотемпературная соединительная система Molex VersaBlade

Высокотемпературные соединительные системы Molex VersaBlade обеспечивают передачу сигналов и питания при напряжении 300 В и токе 15 А, и предлагают превосходную надежность сопряжения, поляризацию и простоту сборки жгутов. Высокотемпературные варианты соединительной системы поддерживают рабочую температуру от -55 °C до +150 °C, максимальные напряжение и ток 600 В/14 А и включают аксессуары, обеспечивающие надежное запирание с фиксацией и положение контактов (TPA) для надежного создания надежного электрического соединения. Версии высокотемпературных соединительных систем Molex VersaBlade, соответствующие требования тестирования раскаленной проволокой, обеспечивают безопасность пользователей бытовой техники.

Особенности

•    Поляризованный корпус и клеммная колодка
•    Корпус, выдерживающий тестирование раскаленной проволокой с TPA-аксессуаром
•    Широкие клеммы с плоскими контактами
•    Возможность разветвления
•    Двухрядная система
•    Клеммы могут быть обжаты с двумя проводами
•    Удержание трением и запирание с фиксацией
•    Шипы на корпусе
o    Пластиковый шип зацепляется за отверстие на клемме
o    Улучшает соединение корпус-клемма
o    Устраняет искры
•    Защелкивающиеся монтажные ушки (опционально)


Подходящие приложения

•    Холодильники
•    Стиральные машины
•    Микроволновые печи
•    Кондиционеры
•    Очистители/осушители воздуха
•    Тренажеры
•    Принтеры
•    Обработка данных/вычисления
•    Копировальные аппараты
•    Медицинское оборудование

Технические характеристики

•    3,5 кгс (макс.) усилие вставки контакта
•    4,0 кгс (мин.) удержание контакта в корпусе
•    30 (макс.) циклов соединения
•    Напряжение (макс.):
o    300В (стандартные версии)
o    600В (высокотемпературные версии)
•    Ток 15,0 А (макс.)
•    Сопротивление контактов 10 мОм
•    Сопротивление изоляции
o    100 МОм (стандартная версия)
o    1000 МОм (высокотемпературная версия)


•    Корпус

o    Полибутилентерефталат (ПБТ) натурального, синего и красного цвета.
o    Полиэтилентерефталат/поликарбонат (ПЭТ/ПК) натурального, синего и желтого цветов
o    Полиамид (PA6) черного цвета
•    Покрытие контактов:
o    Латунь – Олово (вилочный контакт)
o    Фосфористая бронза – олово (гнездовой контакт)


•    Рабочая Температура:

o    от -40°C до +120°C ПБТ
o    от -40°C до +110°C GWIT
o    от -55°C до +150°C высокотемпературная версия





26 Апреля 2023
